产品名称：

HGF4-72型C式防腐风机

产品简介：

HGF4-72型C式防腐风机是专为强腐蚀性工况研发的高性能离心风机，采用复合防腐体系设计，适用于化工、制药、电镀等行业的强酸（硫酸、盐酸）、强碱（氢氧化钠）及有机溶剂废气处理。
1. 型号含义
• H：化工专用型（Heavy-duty）。
• G：高级防腐处理（Glass Fiber Reinforced）。
• F：玻璃钢：材质为FRP（纤维增强塑料），具有耐酸碱、防腐蚀等特点。
• 4：代表风机的压力系数（中低压范围）。
• 72：代表风机的比转速（属于高效率风机系列）。
• C式：驱动方式为皮带传动（电机通过皮带轮带动叶轮）；
2. 结构特点
• 叶轮：采用玻璃钢模压成型，叶片为后倾式，效率高、运行平稳。
• 机壳：玻璃钢材质，耐腐蚀性强，适用于化工、电镀、实验室等腐蚀性气体环境。
• C式传动：电机与风机分离，通过皮带轮变速，便于调整风量和风压。
• 进风口：通常为锥形，减少气流入口损失。
• 支架：碳钢材质（表面防腐处理）或全玻璃钢，根据需求定制。
3. 性能参数
• 风量范围：约1000~130000 m³/h（具体因型号大小而异）；
• 风压范围：500~3000 Pa；
• 适用温度：一般≤60℃（耐高温型可定制）；
• 转速：通常为2900/1450 rpm（可通过皮带轮调整）。
4. 应用场景
• 化工行业：废气排放、酸雾处理；
• 电镀车间：腐蚀性气体抽排；
• 实验室通风：有害气体排除；
• 污水处理：臭气收集与输送；
• 冶金、电子：高温或腐蚀性环境通风。
5. 选型注意事项
• 气体性质：确认介质的腐蚀性、温度及含尘量；
• 风量风压：根据系统阻力计算需求，避免选型过大或不足；
• 安装方式：水平或垂直安装，需预留检修空间；
• 电机防护：潮湿或腐蚀环境需选用防爆或防腐电机。
6. 维护要点
• 定期检查：皮带松紧度、轴承润滑（油脂需耐腐蚀）；
• 清洁叶轮：防止积灰或腐蚀物附着影响动平衡；
• 避免空转：玻璃钢叶轮长时间空转可能变形。
7. 对比其他类型
• 与钢制风机对比：玻璃钢风机耐腐蚀但强度较低，不适用于高温或高磨损环境；
• 与A式（直联）对比：C式皮带传动更灵活调速，但维护略复杂。

资料下载： 技术参数使用手册

服务承诺：1按时发货 2保证正品 3一年保修 4终身售后

QQ客服

产品详情

01 CRC质量管理体系认证

风机测试符合JB/T 10563-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。全机组进行电脑应力应变分析，提高结构强度。

02 保养操作简单

采用油浴封闭式的机油箱，保护轴承与轴芯不受腐蚀性气体的侵蚀，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。

03 提供服务团队

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

HGF4-72型C式防腐风机 HGF4-72型C式防腐风机采用进口乙烯基树脂(玻璃钢FRP)复合材质制作而成，它具有强度高、重量轻、耐腐蚀性能良好、不易老化、噪声低等特点，是较理想的新型防腐蚀风机，叶轮采用水冷座或油冷座经角带与电机传动。其好处是减少腐蚀电机、减速、降低电机负荷等作用，从而增加风机使用寿命。

HGF4-72 C-type anti-corrosion fan HGF4-72 C-type anti-corrosion fan is made of imported vinyl resin (FRP) composite material, which has the characteristics of high strength, light weight, good corrosion resistance, not easy to aging, low noise, is an ideal new type of corrosion resistant fan, the impeller is water-cooled or oil-cooled by Angle belt and motor drive. The advantage is to reduce corrosion of the motor, deceleration, reduce the motor load and other effects, so as to increase the service life of the fan

机号
Model(No)

功率
Power(Kw) 转速
Speed(r/min) 流量
Volume(M³/h) 全压
Pressure(Pa)

3C 2.2 2900 1050-2062 1158-387

1.1 1450 525-1031 290-97

4C 3 2900 3065-5701 1842-646

1.1 1450 1532-2851 460-162

5C 7.5 2600 8100-12960 1152-2160

2.2 1120 4500-7200 320-600

6C 15 2100 10939-16055 2490-1119

11 2000 9945-16055 2092-940

7.5 1800 8951-14449 1694-761

5.5 1600 7956-12844 1339-601

4 1450 7210-11640 1099-494

3 1250 6216-10034 817-367

7C 15 1600 10748-20009 1931-823

11 1450 9572-17820 1555-662

7.5 1250 8397-15632 1179-502

5.5 1120 7524-14006 946-403

8C 22 1600 23622-35411 2508-1170

18.5 1450 22098-33126 2195-1024

15 1400 20345-30499 1875-875

11 1250 18593-27872 1554-725

7.5 1120 16002-23988 1151-537

5.5 1000 13716-20561 846-395

10C 30 1120 32000-40000 1900-1500

18.5 1000 29000-36000 1500-1200

15 900 26000-32000 1200-1000

11 800 22000-29000 1050-800

12C 55 1000 49000-68000 1900-1800

37 900 44000-61000 1800-1400

30 800 39000-54000 1400-1200

18.5 710 35000-48000 1100-900

15 630 31000-43000 900-700

11 560 30000-38000 746-640

14C 110 1000 77785-108374 3235-2611

75 900 61993-86771 2171-1717

55 800 55105-77129 1713-1355

37 710 48906-68452 1347-1067

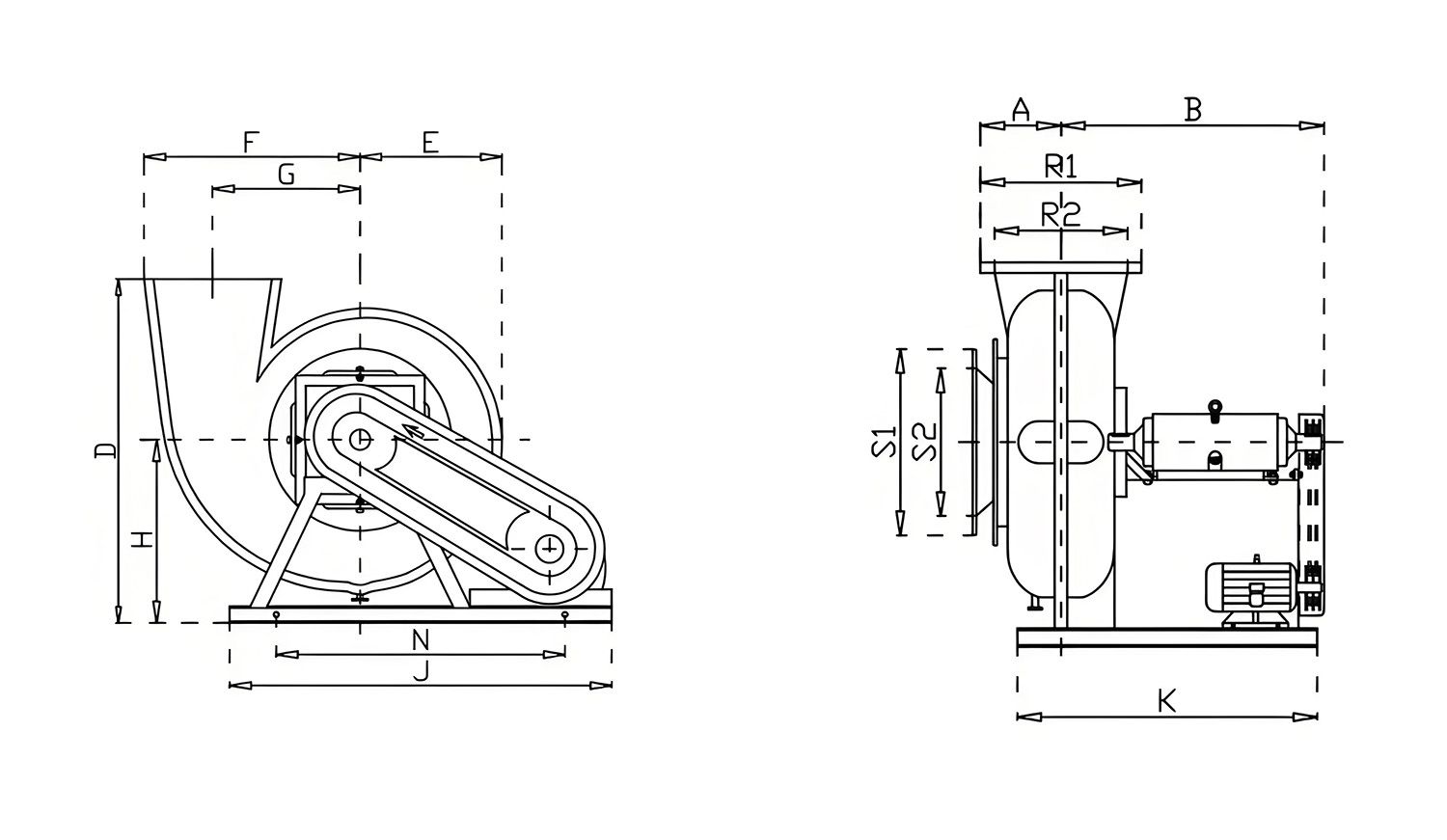

外形及安装尺寸示意图 Lnstallation size diagram

产品为人工实物测量会有一定误差，相关数据仅作参考。 单位Unit: mm(毫米）

机号

入风口 Air inlet 出风口 Vent 机架尺寸 Frame size 90^o向本体尺寸 90degree dimension to body size

NO S1 S2 R1 R2 J N K A B C D E F G H

3C 343 243 330 243 900 700 520 120 510 320 780 250 387 222 480

4C 400 300 427 340 953 783 515 215 573 440 942 320 500 330 565

5C 500 400 505 405 953 783 513 215 585 520 1117 320 500 330 645

6C 615 500 655 530 1198 905 687 265 756 685 1342 492 785 482 730

7C 720 600 725 605 1347 1145 765 360 868 697 1448 572 843 540 815

8C 860 720 830 735 1400 1197 775 420 930 838 1685 670 1065 645 950

10C 1045 900 1000 885 1800 1503 1455 512 1127 990 2047 818 1215 703 1110

12C 1200 1080 1220 1100 2400 2100 1710 610 1370 1140 2372 968 1365 762 1255

机号 Model(No)
功率 Power(Kw)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
3C	2.2	2900	1050-2062	1158-387
1.1	1450	525-1031	290-97
4C	3	2900	3065-5701	1842-646
1.1	1450	1532-2851	460-162
5C	7.5	2600	8100-12960	1152-2160
2.2	1120	4500-7200	320-600
6C	15	2100	10939-16055	2490-1119
11	2000	9945-16055	2092-940
7.5	1800	8951-14449	1694-761
5.5	1600	7956-12844	1339-601
4	1450	7210-11640	1099-494
3	1250	6216-10034	817-367
7C	15	1600	10748-20009	1931-823
11	1450	9572-17820	1555-662
7.5	1250	8397-15632	1179-502
5.5	1120	7524-14006	946-403
8C	22	1600	23622-35411	2508-1170
18.5	1450	22098-33126	2195-1024
15	1400	20345-30499	1875-875
11	1250	18593-27872	1554-725
7.5	1120	16002-23988	1151-537
5.5	1000	13716-20561	846-395
10C	30	1120	32000-40000	1900-1500
18.5	1000	29000-36000	1500-1200
15	900	26000-32000	1200-1000
11	800	22000-29000	1050-800
12C	55	1000	49000-68000	1900-1800
37	900	44000-61000	1800-1400
30	800	39000-54000	1400-1200
18.5	710	35000-48000	1100-900
15	630	31000-43000	900-700
11	560	30000-38000	746-640
14C	110	1000	77785-108374	3235-2611
75	900	61993-86771	2171-1717
55	800	55105-77129	1713-1355
37	710	48906-68452	1347-1067

机号
入风口 Air inlet	出风口 Vent	机架尺寸 Frame size	90^o向本体尺寸 90degree dimension to body size
NO	S1	S2	R1	R2	J	N	K	A	B	C	D	E	F	G	H
3C	343	243	330	243	900	700	520	120	510	320	780	250	387	222	480
4C	400	300	427	340	953	783	515	215	573	440	942	320	500	330	565
5C	500	400	505	405	953	783	513	215	585	520	1117	320	500	330	645
6C	615	500	655	530	1198	905	687	265	756	685	1342	492	785	482	730
7C	720	600	725	605	1347	1145	765	360	868	697	1448	572	843	540	815
8C	860	720	830	735	1400	1197	775	420	930	838	1685	670	1065	645	950
10C	1045	900	1000	885	1800	1503	1455	512	1127	990	2047	818	1215	703	1110
12C	1200	1080	1220	1100	2400	2100	1710	610	1370	1140	2372	968	1365	762	1255
