管道轴流风机
修改时间：2025-05-28 20:08:00 浏览：1282246次 作者：万通
| 产品名称： | FT30C型管道轴流风机 | 产品简介： | FT30C型玻璃钢电机外接式轴流风机是一款采用电机外置式设计的玻璃钢轴流风机，专为强腐蚀性气体环境设计。其独特的外接电机结构有效隔离腐蚀性介质与电机，显著延长设备使用寿命，适用于化工、电镀、污水处理等领域的通风换气。
1. 核心设计特点 外置电机电机完全独立于风道外，避免接触腐蚀性气体（防护等级IP55） C式传动皮带轮传动，支持转速调节（标配B型三角带） 玻璃钢结构叶轮/机壳采用无碱玻璃纤维+乙烯基树脂，耐酸碱（pH 1-14） 维护便捷无需拆卸管道即可检修电机和皮带 2. 技术参数 项目 参数 备注 机号 No.3.5 （叶轮直径350mm） 功率 0.55~7.5 kW 标配Y2系列普通电机（可选防爆型） 风量 2500~43,000 m³/h 可调皮带轮实现±15%风量调节 风压 40~226 Pa 适合低阻力系统 转速 960~1450 rpm 通过更换皮带轮调整 噪声 ≤70 dB(A) 比内置电机机型低3-5dB 3. 防腐强化设计 双重密封： ▶ 轴封采用氟橡胶机械密封+迷宫式气密封 ▶ 轴承座外置并加注防腐油脂（L-XBCHA2） 防腐蚀选配： ▶ 叶轮可升级为PP材质（耐氢氟酸） ▶ 支架可选316不锈钢 4. 典型应用场景 电镀车间：铬酸雾、氰化物废气排放 酸洗生产线：盐酸、硫酸雾收集 化工厂房：氯气、二氧化硫等有毒气体抽排 实验室通风：局部腐蚀性气体定点排除 |
服务承诺：1按时发货 2保证正品 3一年保修 4终身售后
- 产品详情
-
01 CRC质量管理体系认证
风机测试符合JB/T 10981-2010和JB/T 10562-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。
02 保养操作简单
采用紧凑的叶轮设计结构满足风机的高转速运行。叶片设计风量大，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队
1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

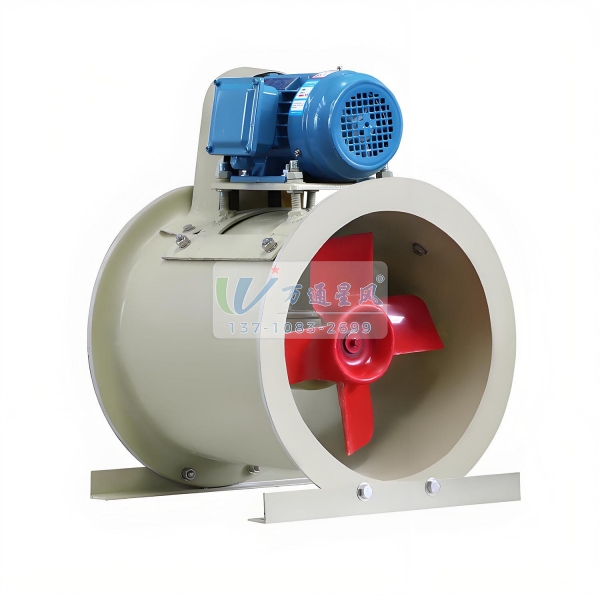

FT30C型管道轴流风机 FT30C型管道轴流风机具有结构合理、设计简单、静压及效率高、防腐性能良好、噪音低、运转平稳、机械振动小、气流顺畅等特点。该系列风机电机装配在风机筒体上部，有可调的电机支承座板，采用角带传动，从而使风机所输送的各种耐腐性气体与电机隔离，保证电机使用寿命。风筒内采用外沟球面万向轴承座，具有体积小、密封性能好等到优点。该系列风机主要适用于一般工业管道串联加压、送风及排气使用。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。
FT30C pipeline axial fan The FT30C type glass fiber reinforced plastic motor external axial flow fan has the characteristics of reasonable structure, simple design, high static pressure and efficiency, good anticorrosive performance, low noise, smooth operation, small mechanical vibration and smooth flow. The series fan motor is assembled on the upper part of the fan body, with adjustable motor supporting seat plate and angular belt drive, so that all kinds of decay resistant gas conveyed by the fan can be isolated from the motor to ensurethe service life of the motor. The outer groove spherical universal bearing seat is used in the winder, which has the advantages of small volume and good sealing performance. This series of fans are mainly applicable to the series pressurization, air supply and exhaust use of general industrial pipes. The gas is not allowed to contain viscous substances, dust and hard particles is less than or equal to 150mg/m3, the gas temperature are less than 60, the relative humidity is less than 100%.
机 号
Model(No)功 率
Power(Kw)转 速
Speed(r/min)流 量
Volume(M3/h)全 压

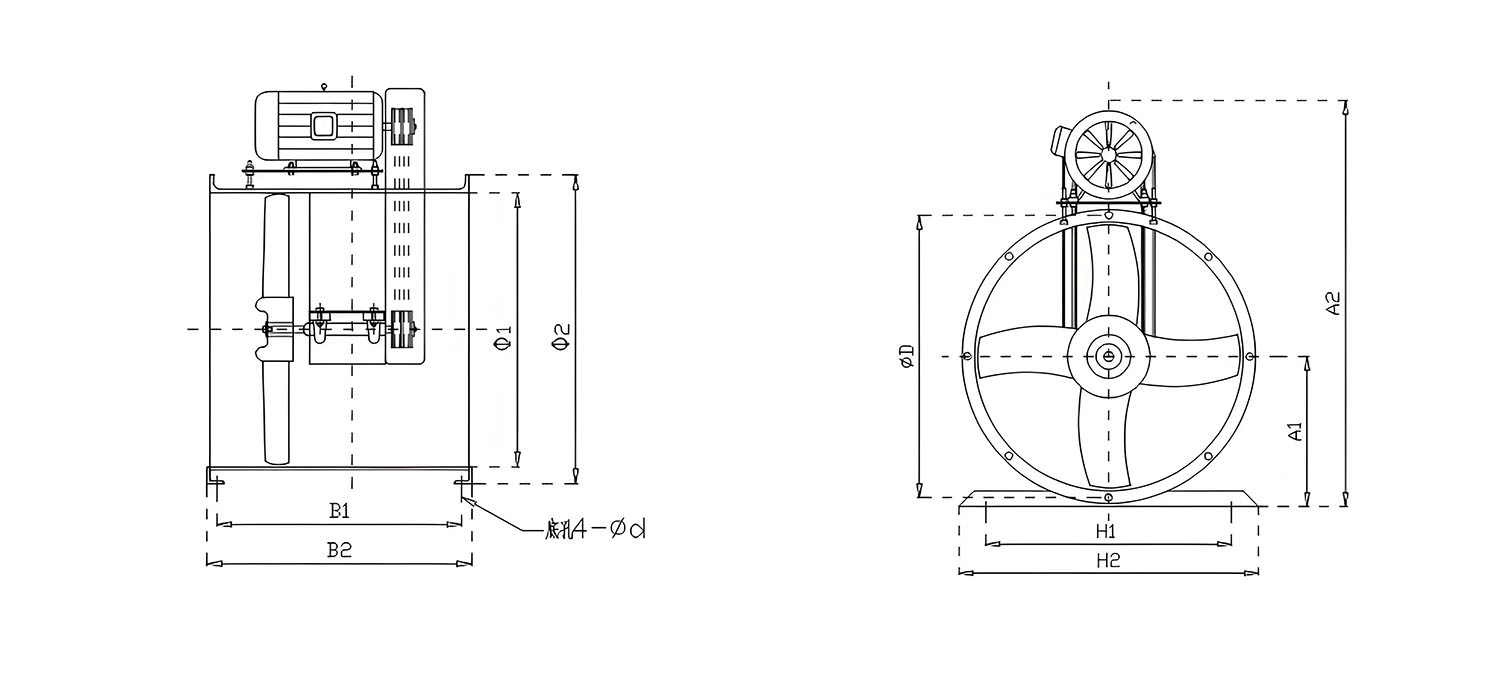

Pressure(Pa)3.5C 0.55 1450 2500 40 4C 0.75 1600 4000 86 0.55 1450 3500 66 5C 1.5 1600 8460 100 1.1 1450 7667 82 6C 2.2 1600 14000 179 1.5 1450 11590 123 7C 3 1450 19000 226 8C 4 1450 24500 221 9C 5.5 1450 31421 215 10C 4 960 27755 134 11.2C 7.5 960 43673 215 外形及安装尺寸示意图 Lnstallation size diagram
产品为人工实物测量会有一定误差，相关数据仅作参考。 单位Unit: mm(毫米）
机 号 外形尺寸 Shape size 底架尺寸 Bottom frane size NO D Φ1 Φ2 A1 A2 B1 B2 H1 H2 Φd 3.5C 355 380 410 220 625 400 450 290 350 12 4C 410 435 466 245 660 400 450 300 400 12 5C 555 518 608 315 868 423 467 550 600 12 6C 655 605 705 362 978 445 500 670 710 12 7C 710 735 790 408 1008 525 580 743 805 12 8C 810 850 890 458 1130 620 660 815 900 12 9C 948 905 1010 505 1300 682 745 900 995 12 10C 1010 1050 1090 580 1318 735 800 980 1090 12
