管道斜流风机

修改时间：2025-05-28 20:08:00

关键词：管道斜流风机,管道,斜流,风机,管道风机,斜流风机,FGXF风机

本文地址：https://gzwtfj.com/list-45-77-1.html

产品名称：

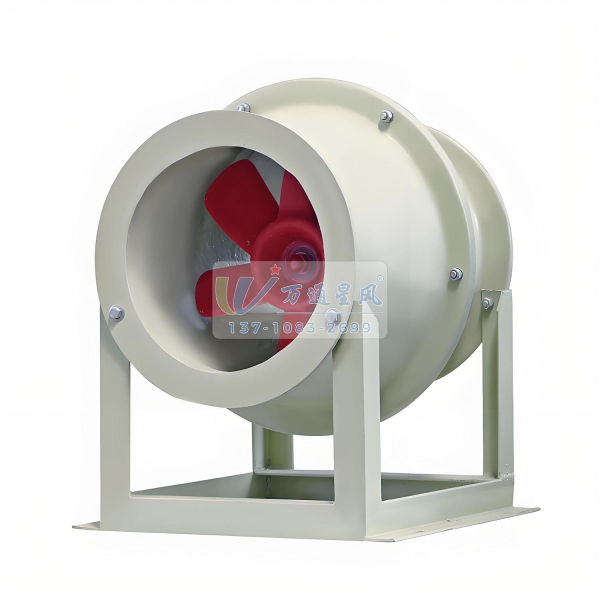

FGXF型管道斜流风机

产品简介：

FGXF型是一款管道式安装的玻璃钢斜流风机，融合了轴流风机的大风量和离心风机的高压力特性。采用斜流叶轮设计，气流沿轴向进入、斜向流出，特别适用于中长距离管道通风系统的防腐需求场景。
1. 核心设计亮点
斜流叶轮45°倾斜叶片设计，压力较轴流风机提升30%
一体化结构风机与管道法兰直连，减少紊流损失
复合材质玻璃钢壳体及叶轮，耐酸碱腐蚀
低噪设计流线型蜗壳+导流环，噪声比普通轴流风机低8-10dB
2. 典型应用系统
化工管道增压：
▶ 盐酸尾气输送系统（耐温≤60℃）
▶ 苯类气体收集管道
环保工程：
▶ 酸雾净化塔配套加压风机
▶ 沼气输送管道
特殊场景：
▶ 船舶舱室防腐通风系统
▶ 锂电池车间电解液蒸汽排放

资料下载： 技术参数使用手册

服务承诺：1按时发货 2保证正品 3一年保修 4终身售后

QQ客服

产品详情

01 质量保证

核心部件均来自国外进口，从源头把控产品质量。产品从生产到出货需经历三道全检工序，严苛的质检体系，确保出厂0误差。下单7天即可交付，急单出货2天内出货，确保交期。

02 企业实力

十余年专注从事玻璃钢风机研发，20000平方米生产基地，年产风机设备3万台以上“万通风机”是制造，质量、服务、信誉AAA企业！获得多项国家专利及资质证书，行业好口碑!

03 服务特色

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

FGXF管道斜流通风机 FGXF管道斜流通风机为鼓形结构，其进出口小的特点加快了气流速度、压力系数高。同一般轴流式风机同型号的情况下，其流量、压力均大于轴流式风机。该系列风机替代低压式风机，节能投资和占地、简化设计、安全安装。在轴流式风机压力满足不了的管道通风场合，使用斜流式管道风机是最佳的选择。具有重量轻、耐腐性能良好、不易老化、噪音低等特点。广泛应用于工矿企业、宾馆、博物馆、体育馆、化工、实验室、环保配套设备等场所管道加夺压、抽排风使用。所输送气体不允许含有粘性物质、其所输送气体粉尘及硬质颗粒≤150mg/m³、气体温度≤60℃、相对湿度≤100%

FGXF pipe inclined flow fan FGXF pipe inclined flow fan For the drum structure the characteristics of small inlet and outlet speed up the airflow speed high pressure coefficient. In the case of the same model as the general axial flow fan its flow and pressure are greater than that of the axial flow fan. This series of fan instead of low pressure fan energy saving investment and occupation simplified design safe installation. It is the best choice to use oblique flow pipe fan when the pressure of axial flow fan is not enough. It has the characteristics of light weight good corrosion resistance not easy to age and low noise. It is widely used in industrial and mining enterprises hotels museums gymnasiums chemical industry laboratories environmental protection equipment and other places to add pressure exhaust air use. The transported gas is not allowed to contain viscous substances dust and hard particles of the transported gas≤150mg/m3 gas temperature≤60℃ relative humidity≤100％

机号
Model(No)

功率
Power(Kw) 转速
Speed(r/min) 流量
Volume(M³/h) 全压
Pressure(Pa)

2.5F 0.12 1450 360-1500 50-170

3.0F 0.18 1450 600-2520 80-250

3.5S 0.18 960 600-2600 50-150

3.5F 0.37 1450 1020-4020 100-340

4.0S 0.25 960 900-4020 60-200

4.0F 0.75 1450 1500-5160 200-400

4.5S 0.37 960 1260-4980 100-250

4.5F 1.1 1450 1980-8000 200-560

5.0S 0.75 960 2300-7200 100-300

5.0F 2.2 1450 3420-9540 300-700

6.0S 1.5 960 2520-10200 200-500

6.0F 5.5 1450 7020-11580 300-900

7.0S 3 960 4020-11400 300-600

8.0S 7.5 960 7846-16580 320-700

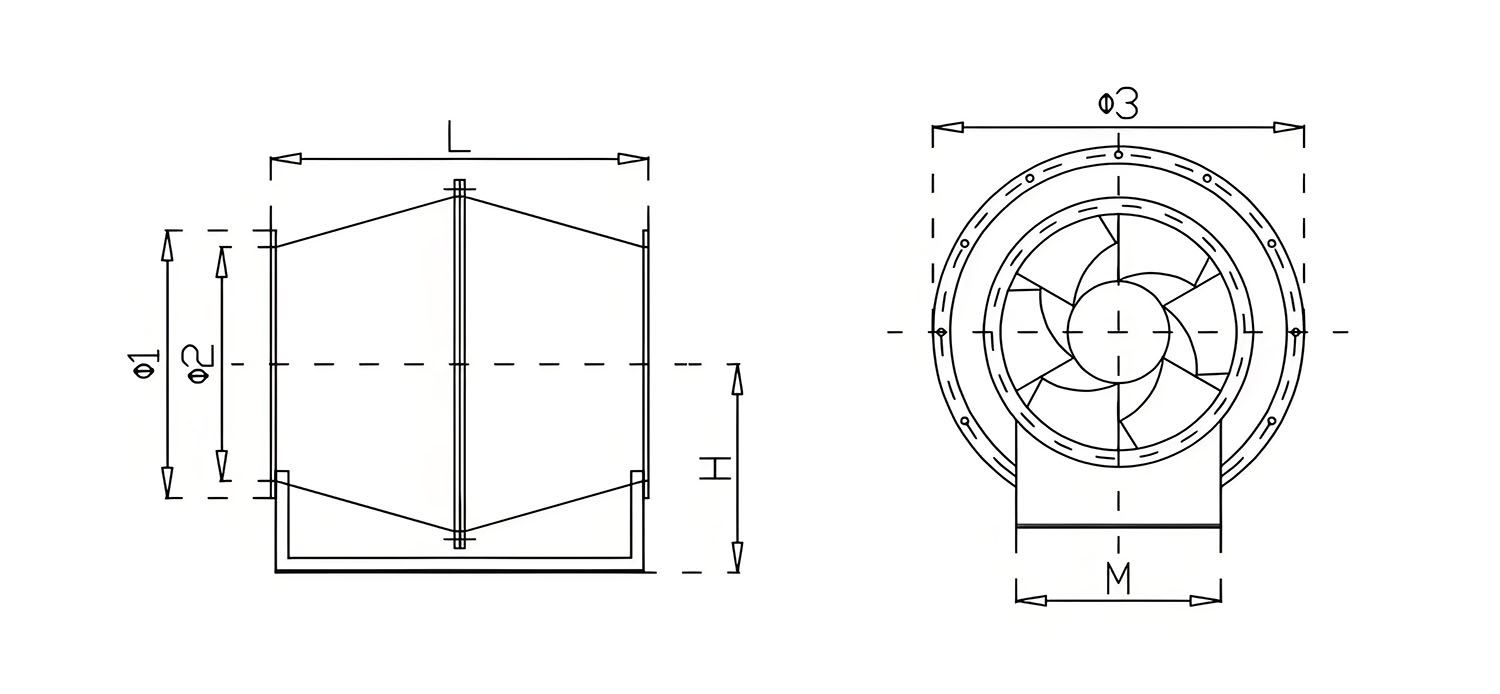

外形及安装尺寸示意图 Lnstallation size diagram

产品为人工实物测量会有一定误差，相关数据仅作参考。 单位Unit: mm(毫米）

机号

外形尺寸Shape size

No L H Φ1 Φ2 Φ3 M

2.5F 387 256 342 252 404 342

3.0F 443 283 405 305 489 410

3.5S 500 290 410 380 560 440

3.5F 500 290 410 380 560 440

4.0S 520 320 480 400 630 510

4.0F 520 320 480 400 630 510

4.5S 560 370 530 450 670 560

4.5F 560 370 530 450 670 560

5.0S 650 410 580 500 770 610

5.0F 650 410 580 500 770 610

6.0S 800 490 680 600 910 710

6.0F 800 490 680 600 910 710

7.0S 840 530 780 700 1000 810

8.0S 1000 640 880 800 1145 910

机号 Model(No)
功率 Power(Kw)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
2.5F	0.12	1450	360-1500	50-170
3.0F	0.18	1450	600-2520	80-250
3.5S	0.18	960	600-2600	50-150
3.5F	0.37	1450	1020-4020	100-340
4.0S	0.25	960	900-4020	60-200
4.0F	0.75	1450	1500-5160	200-400
4.5S	0.37	960	1260-4980	100-250
4.5F	1.1	1450	1980-8000	200-560
5.0S	0.75	960	2300-7200	100-300
5.0F	2.2	1450	3420-9540	300-700
6.0S	1.5	960	2520-10200	200-500
6.0F	5.5	1450	7020-11580	300-900
7.0S	3	960	4020-11400	300-600
8.0S	7.5	960	7846-16580	320-700

机号
外形尺寸Shape size
No	L	H	Φ1	Φ2	Φ3	M
2.5F	387	256	342	252	404	342
3.0F	443	283	405	305	489	410
3.5S	500	290	410	380	560	440
3.5F	500	290	410	380	560	440
4.0S	520	320	480	400	630	510
4.0F	520	320	480	400	630	510
4.5S	560	370	530	450	670	560
4.5F	560	370	530	450	670	560
5.0S	650	410	580	500	770	610
5.0F	650	410	580	500	770	610
6.0S	800	490	680	600	910	710
6.0F	800	490	680	600	910	710
7.0S	840	530	780	700	1000	810
8.0S	1000	640	880	800	1145	910
