离心排风柜
修改时间：2025-05-28 20:08:00 浏览：3067次 作者：万通
| 产品名称： | F4-72型A式离心排风柜 | 产品简介： | 离心排风柜是一种结合通风柜和离心风机的局部排风设备，主要用于实验室、化工、医药等行业，用于安全排放有毒、腐蚀性或易燃气体。其核心特点是采用离心风机提供稳定风压，适用于中长距离管道排风，相比普通轴流风机，风压更高，抗阻力能力更强。 一、主要应用场景 1. 实验室环境 • 化学实验室：排放酸雾、有机溶剂挥发物（如丙酮、苯类）。 • 生物实验室：防止微生物气溶胶扩散（如PCR实验室）。 • 医药研发：控制粉尘、有毒气体（如原料药合成区）。 2. 工业领域 • 电子行业：蚀刻、镀膜工艺中的酸碱废气处理。 • 制药厂：反应釜排气、API（原料药）生产区通风。 • 化工车间：强腐蚀性气体（如氯气、硫化氢）的安全排放。 3. 特殊需求 • 防爆环境：配防爆电机（ExdⅡBT4），用于易燃易爆气体排放。 • 高温废气：耐高温设计（如200℃短时运行），用于热处理工艺。 二、离心排风柜的核心特点 1. 结构组成 • 柜体：PP（聚丙烯）、不锈钢（SUS304/316）、玻璃钢（FRP）等耐腐蚀材质。 • 离心风机：高压风量，适应长管道（10~30米）排风需求。 • 控制系统：变频调速、风量传感器、VAV（变风量）调节。 • 过滤系统（可选）：活性炭过滤器、HEPA过滤器（用于颗粒物或异味处理）。 2. 离心风机优势（vs. 轴流风机） • 特性 离心风机 轴流风机 • 风压 高（适合长管道） 低（适合短距离排风） • 风量 中等，可调节 大，但风压低 • 噪音 较低（优化叶轮设计） 较高（直排式） • 能耗 较高（因高压需求） 较低 • 耐腐蚀性 可选玻璃钢/PP材质 通常金属材质 3. 可选配置 • 变频控制：节能运行，适应不同工况。 • 风速监测：确保面风速0.3~0.5m/s（OSHA/ASHRAE标准）。 • 废气处理：配套洗涤塔、活性炭吸附装置。 三、选型关键参数 风量（m³/h） • 根据通风柜开口面积计算，一般面风速要求 0.3~0.5 m/s。 • 例如：1.2m宽×0.8m高通风柜，最小风量 ≈ 1.2×0.8×0.3×3600 ≈ 1037 m³/h。 风压（Pa） • 需计算管道阻力（直管+弯头+过滤器压损），通常 300~800 Pa。 材质选择 • PP（聚丙烯）：耐酸碱，适合一般化学实验室。 • 不锈钢316L：耐强酸（如氢氟酸）、高温环境。 • 玻璃钢（FRP）：轻量化，耐中等腐蚀性气体。 电机与防爆等级 • 普通电机（IP55）：一般实验室。 • 防爆电机（ExdⅡBT4）：化工、石油行业。 四、安装与维护要点 1. 安装方式 • 屋顶排放：离心风机+垂直风管，需防雨设计。 • 侧墙排放：短距离排风，减少弯头以降低压损。 • 管道材质：PP/FRP/PVC风管，耐腐蚀。 2. 维护保养 • 定期检查：风机轴承润滑、皮带张力（如适用）。 • 清理过滤器：活性炭/HEPA滤网需定期更换。 • 防腐处理：金属部件喷涂防腐涂层（如环氧树脂）。 |
服务承诺：1按时发货 2保证正品 3一年保修 4终身售后
- 产品详情
-
01 CRC质量管理体系认证
风机测试符合JB/T 10563-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。全机组进行电脑应力应变分析，提高结构强度。
02 保养操作简单
采用紧凑的叶轮设计结构满足风机的高转速运行。叶片设计风量大，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队
1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。
离心排风柜 离心排风柜采用全玻璃钢FRP材料制作，外侧挤塑镀锌面板，内部加装隔音棉，独立散热风扇降温设计，预留检修门，排水阀与接线孔，后期维护方便，符合噪声标准，节省耗能，实测低震动，24小时设备无故障运行。该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。该系列风机具有强度高、重量轻、不易老化、耐腐蚀性能良好、噪音低、运转平稳等特点，是一种较为理想的通用型防腐风机。该系列风机广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。
Centrifugal exhaust hood The centrifugal exhaust cabinet is made of all FRP material, with extruded galvanized panel on the outside, sound insulation cotton installed inside, independent cooling fan cooling design, reserved inspection door, drain valve and wiring hole, convenient later maintenance, in line with noise standards, energy saving, low vibration, 24-hour equipment trouble-free operation. This series of fans can transport corrosive gases containing acid, alkali and chemical components. The transported gas is not allowed to contain sticky substances, dust and hard particles contained ≤150mg/m3, gas temperature ≤60℃, relative humidity ≤100%. This series of fans has the characteristics of high strength, light weight, not easy to age, good corrosion resistance, low noise, stable operation, etc. It is an ideal general-purpose anti-corrosion fan. This series of fans are widely used in chemical, electroplating, oxidation, power plants, laboratories, circuit boards, environmental protection equipment and other places containing corrosive gases.
机 号
Model(No)功 率
Power(Kw)转 速
Speed(r/min)流 量
Volume(M3/h)全 压

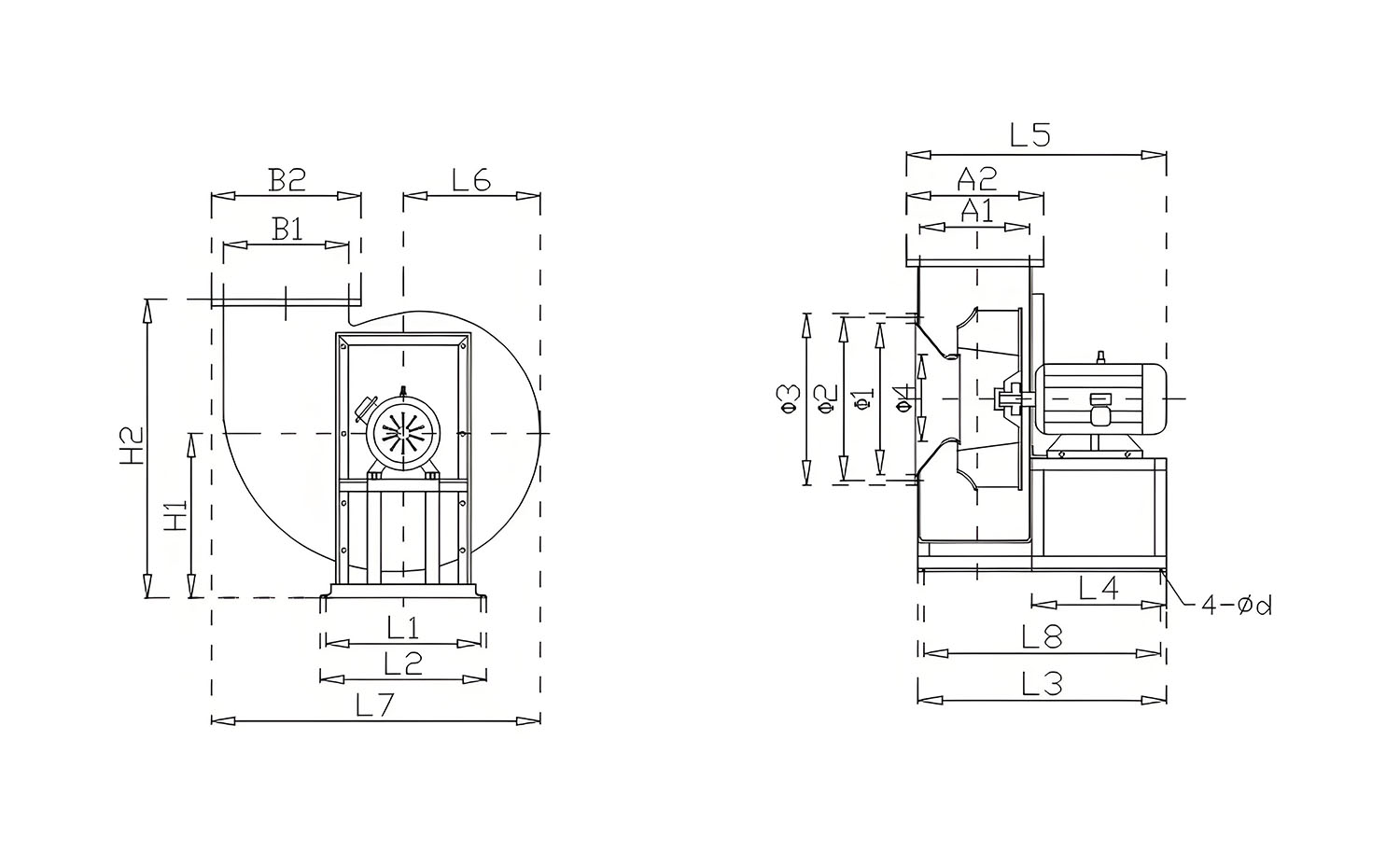

Pressure(Pa)2.8A 1.5 2900 1131-2356 994-606 0.75 1450 566-1178 497-303 3.2A 2.2 2900 1688-3517 1300-792 1.1 1450 844-1758 324-198 3.6A 3 2900 2664-5268 1578-989 1.1 1450 1332-2634 393-247 4A 5.5 2900 4012-7419 2014-1320 1.1 1450 2006-3700 501-329 4.5A 7.5 2900 5712-10562 2554-1673 1.1 1450 2856-5281 634-416 5A 15 2900 7728-15455 3187-2019 2.2 1450 3864-7728 790-502 6A 5.5 1450 7016-14020 1173-810 4 1450 6677-13353 1139-724 1.5 960 4420-8841 498-317 7A 11 1450 11000-23000 1600-1000 7.5 1450 10602-21204 1550-984 8A 5.5 960 14052-18213 752-572 外形及安装尺寸示意图 Lnstallation size diagram
产品为人工实物测量会有一定误差，相关数据仅作参考。 单位Unit: mm(毫米）
机 号 进风口 Air inlet 出风口 Vent 外形尺寸 Shape size 底架尺寸 Bottom frane size NO Φ1 Φ2 Φ3 Φ4 A1 A2 B1 B2 H1 H2 L5 L6 L7 L1 L2 L3 L4 L8 d 2.8A 276 335 370 165 212 306 240 320 330 585 510 232 595 330 360 447 240 416 12 3.2A 310 365 395 180 238 323 265 343 355 630 560 270 660 340 370 475 240 440 12 3.6A 350 415 437 210 270 360 303 385 400 710 630 305 755 408 448 530 260 488 12 4A 380 450 490 240 300 405 335 420 443 766 740 345 825 460 500 640 340 592 12 4.5A 430 480 525 270 330 440 380 480 475 833 630 365 935 445 480 570 240 530 12 5A 488 550 580 320 370 476 430 520 524 935 730 425 1030 486 530 626 260 580 12 6A 580 655 710 400 430 570 495 620 623 1100 840 480 1230 537 585 710 280 672 12 7A 700 750 800 450 490 620 585 705 733 1258 990 553 1400 612 668 835 332 802 12 8A 800 870 930 540 560 683 655 767 836 1425 1016 643 1580 978 1028 1010 448 1045 12
