柜式离心风机
修改时间：2025-05-28 20:08:00 浏览：1579次 作者：万通
| 产品名称： | F4-72型C式柜式离心风机 | 产品简介： | 柜式离心风机是一种高效、低噪音的离心通风设备，采用钢板（或玻璃钢）箱体外壳，结构紧凑，适用于大风量、中高压的通风换气、空调送排风及工业废气处理等场景。 一、主要应用场景 1. 工业通风与废气处理 • 车间换气：机械加工、电子厂、焊接车间等，排除粉尘、烟雾、热气。 • 化工、电镀行业：玻璃钢材质适用于腐蚀性气体（如酸雾、有机废气）排放。 • 锅炉房、烘干房：高温气体排放（需选耐高温电机）。 2. 商业及民用建筑 • 商场、超市、影剧院：中央空调送排风系统。 • 酒店厨房：油烟排放（需配油烟过滤装置）。 • 地下车库：消防排烟或日常通风（需符合防火规范）。 3. 特殊用途 • 实验室通风：低噪音运行，配合废气净化设备。 • 养殖场、温室：调节温湿度，改善空气质量。 二、产品特点 1. 结构设计 • 柜式箱体：内置消音棉，降低运行噪音（通常65~85dB）。 • 离心式叶轮（A式/C式传动）： • A式（直联传动）：结构紧凑，维护方便。 • C式（皮带传动）：转速可调，适应不同工况。 • 进出风口方向可调：支持0°、90°、180°等多种安装方式。 2. 材质选择 • 普通型：镀锌钢板（适合一般通风）。 • 防腐型：玻璃钢（FRP）或不锈钢（适用于腐蚀性气体）。 • 防爆型：配防爆电机（ExdⅡBT4），用于易燃易爆环境。 3. 性能优势 • 高效节能：采用空气动力学优化叶轮，效率可达85%以上。 • 大风量、中高压：适用于较长管道系统（静压范围200~3000Pa）。 • 低振动、低噪音：箱体内部加装消音材料，减少环境噪声。 三、选型与安装要点 1. 选型参数 • 风量（m³/h）：根据空间换气需求计算（如车间每小时换气6~10次）。 • 全压（Pa）：需考虑管道阻力（弯头、长度、过滤器等）。 • 功率（kW）：根据风量、压力匹配电机。 • 转速（r/min）：常见1450r/min（低噪音）、2900r/min（高压）。 2. 安装方式 • 落地安装：需固定减震垫或弹簧减震器。 • 吊装：采用吊架固定，确保稳定性。 • 管道连接：进出风口可配法兰或软接头，减少振动传递。 3. 维护保养 • 定期检查：轴承润滑（油脂或润滑油）、皮带松紧度（D式传动）。 • 清理叶轮：防止积尘影响动平衡。 • 电机维护：检查温升、绝缘性能，避免过载运行。 |
服务承诺：1按时发货 2保证正品 3一年保修 4终身售后
- 产品详情
-
01 CRC质量管理体系认证
风机测试符合JB/T 10563-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。全机组进行电脑应力应变分析，提高结构强度。
02 保养操作简单
采用油浴封闭式的机油箱，保护轴承与轴芯不受腐蚀性气体的侵蚀，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队
1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。
柜式离心风机 柜式离心风机采用全玻璃钢FRP材料制作，铝合金框架外侧挤塑镀锌面板，内部加装隔音棉，内置高效低噪音离心风机，电机单独散热风口，前后门扣式检修门设计。采用采用进口树脂(玻璃钢FRP)复合材质制作而成，它具有强度高、重量轻、耐腐蚀性能良好、不易老化、噪声低等特点，是较理想的新型防腐蚀风机，叶轮采用水冷座或油冷座经角带与电机传动。其好处是减少腐蚀电机、减速、降低电机负荷等作用，从而增加风机使用寿命。
Cabinet type centrifugal fan Cabinet type centrifugal fan Made of all FRP material, extruded galvanized panel on the outside of aluminum alloy frame, sound insulation cotton installed inside, built-in high-efficiency and low-noise centrifugal fan, separate heat dissipation vents for motor, front and rear door buckle inspection door design. Made of imported resin (FRP) composite material, it has the characteristics of high strength, light weight, good corrosion resistance, not easy to age, low noise, etc. It is an ideal new type of anti-corrosion fan. The impeller adopts water cooling seat or oil cooling seat and is driven by the motor through the angle belt. Its benefits are to reduce the corrosion of the motor, reduce speed, reduce the motor load, etc., thereby increasing the service life of the fan.
机 号
Model(No)功 率
Power(Kw)转 速
Speed(r/min)流 量
Volume(M3/h)全 压
Pressure(Pa)6C 11 2000 9209-18418 2176-1380 7.5 1800 8288-16575 1760-1116 5.5 1600 7367-14734 1389-881 4 1450 6677-13353 1139-724 3 1250 5756-11511 846-537 2.2 1000 4605-9209 541-344 1.1 800 3684-7367 346-220 7C 15 1600 11698-23397 1890-1190 11 1450 10602-21204 1550-984 7.5 1250 9140-18279 1151-731 5.5 1120 8189-16378 924-586 4 1000 7312-14623 736-468 8C 22 1600 17463-32380 2478-2490 15 1450 15826-29344 2032-1490 15 1450 15826-29344 2032-1490 15 1450 15826-29344 2032-1490 11 1250 13643-25297 1507-1106 7.5 1120 12224-22666 1209-887 5.5 1000 10914-20237 963-707 4 900 9823-18213 779-572 3 800 8732-16190 615-452 2.2 710 7749-11085 485-450 10C 30 1120 31237-43722 1902-1505 18.5 1000 27890-39038 1514-1190 15 900 25101-35134 1225-970 11 800 22312-31230 967-766 7.5 710 19802-27717 761-603 5.5 630 17571-24594 599-475 4 560 15618-21861 473-375 3 500 13945-19519 377-299 12C 55 1000 48195-67457 1859-1729 37 900 43375-60712 1767-1399 30 800 38556-53966 1395-1104 18.5 710 34218-41895 1097-869 15 630 30362-42498 863-684 11 560 31774-37776 646-540 7.5 500 24097-33728 543-430 5.5 450 21687-30356 440-348 4 400 19078-26983 347-275 14C 110 1000 76535-107124 2985-2361 75 900 68881-96412 2412-1908 55 800 61228-85699 1903-1506 37 710 54340-76058 1497-1185 30 630 48217-67488 1177-932 18.5 560 42859-59990 929-736 15 500 38267-53562 741-587 11 450 34441-48206 599-474 7.5 400 30614-42850 474-375 5.5 355 27170-38029 372-295 16B 160 900 121040-143910 2990-2497 132 900 102810-111930 3157-3115 110 800 91392-127920 2489-1969 75 710 81110-113520 1957-1549 55 630 71971-100730 1538-1218 37 560 63974-89544 1214-961 30 500 57120-79950 967-766 18.5 450 51408-71955 783-620 15 400 45696-63960 618-490 11 355 40555-56764 487-386 7.5 315 35985-50368 383-303 外形及安装尺寸示意图 Lnstallation size diagram

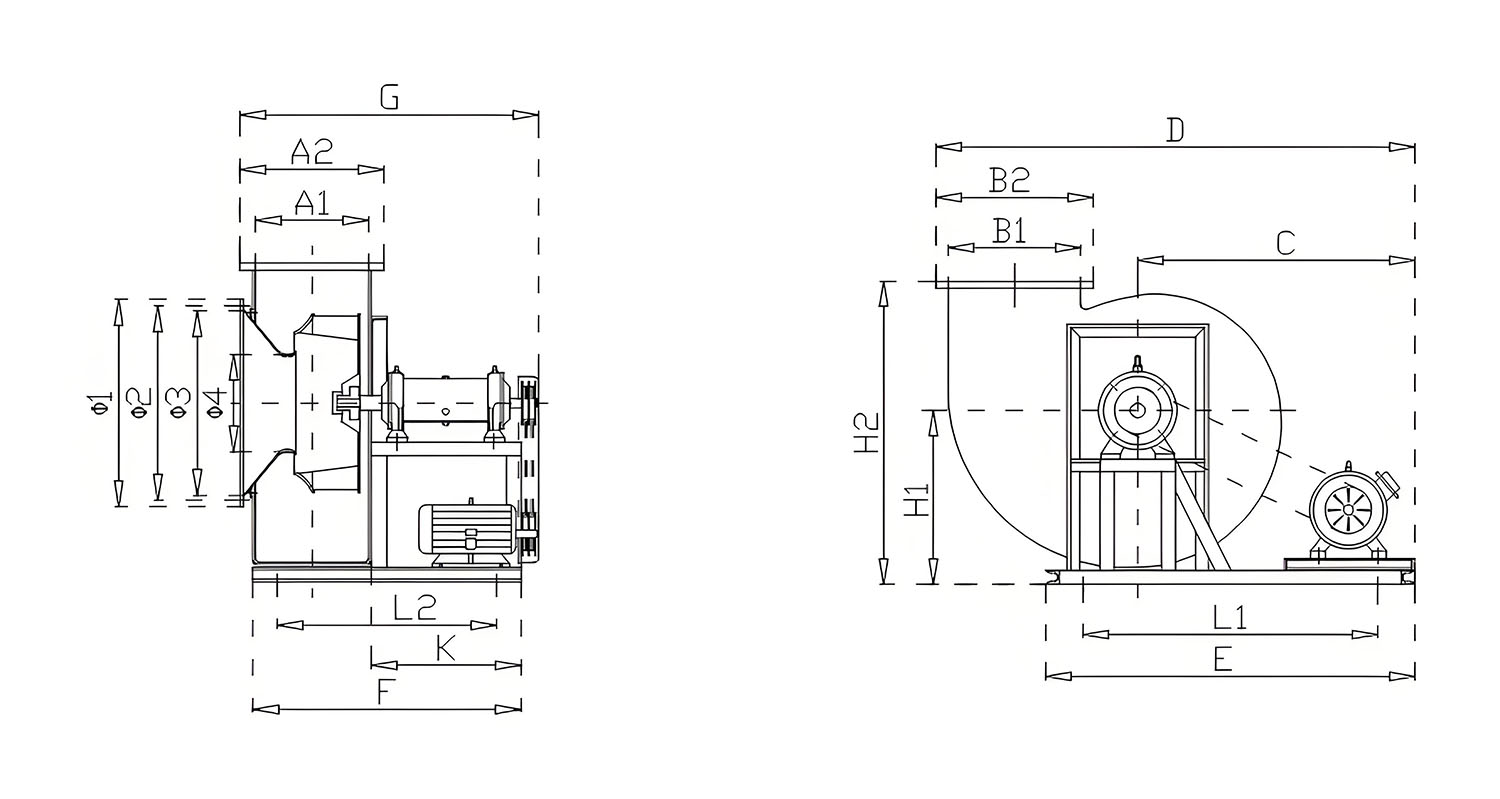

产品为人工实物测量会有一定误差，相关数据仅作参考。 单位Unit: mm(毫米）
机 号 进风口 Air inlet 出风口 Vent 外形尺寸 Shape size 底架尺寸 Bottom frane size NO Φ1 Φ2 Φ3 Φ4 A1 A2 B1 B2 C H1 H2 D G L1 L2 E F K Φd 3.2C 395 365 310 180 238 324 265 344 618 400 682 1010 668 620 350 800 530 290 12 3.6C 437 415 350 210 270 360 304 385 656 430 730 1100 935 706 380 890 565 295 12 4C 490 450 380 240 300 410 325 420 760 455 780 1255 800 800 410 990 600 305 12 4.5C 525 480 430 270 330 440 380 480 805 505 878 1370 850 850 420 1050 620 290 12 5C 580 550 488 320 370 470 424 520 795 555 980 1420 880 880 450 1090 660 310 12 6C 710 655 585 400 430 570 495 620 750 645 1088 1480 995 880 470 1240 830 460 12 7C 810 750 700 450 490 620 585 705 1070 730 1245 1900 1215 990 540 1400 952 450 12 8C 926 870 800 540 560 683 655 767 1470 862 1430 2430 1280 1030 575 1600 1145 575 12 10C 1130 1040 950 660 695 845 810 948 1395 1075 1840 2553 1370 1310 625 2005 1320 605 12 12C 1375 1295 1177 835 840 1040 943 1143 2608 1523 2430 3960 1745 1415 790 2315 1688 825 12
